Манжета стенового ввода: надежная защита трубы ППУ от трения

Содержание

Трубопровод редко существует в пустом пространстве: он пересекает стены, здания, другие конструкции. Места пересечений в этом случае становятся уязвимыми зонами всего трубопровода. Для их защиты используют специальные вспомогательные элементы — манжеты стенового ввода.

Манжета стенового ввода: что это такое

У манжеты, как и у многих других элементов ППУ-трубопровода, много альтернативных названий. Вы можете встретить такие термины, как «муфта прохода через стену», «стеновой ввод». Чтобы не путать читателя, будем использовать термин «манжета».
Манжета — это элемент-уплотнитель, задача которого состоит в том, чтобы защищать ППУ-оболочку трубы от повреждений при стеновом вводе трубопровода в другую конструкцию. Трубопровод может проходить через железобетонные, стальные, бетонные объекты: фундаменты, стены, пункты ЦТП. Само по себе соприкосновение с ними неопасно для ППУ-труб и ППУ-скорлуп, но вибрация или трение могут привести к порче трубопровода и нарушению герметичности. Из-за трения пенополиуретан может постепенно изнашиваться, обнажая несущую трубу. Это приводит к ее коррозии и, как следствие, прорыву трубопровода.
Ремонтировать такие повреждения крайне неудобно и затратно из-за их труднодоступности; в некоторых случаях поврежденную трубу приходится демонтировать вместе с конструкцией, которую она пересекла.
Манжета выступает уплотняющим материалом, который прочно фиксирует трубу в отверстии конструкции и предотвращает трение из-за вибраций.

Конструкция манжеты

Внешне манжета бывает похожа на термоусаживаемую муфту: обе конструкции представляют собой короткий полый цилиндр, предназначенный для насаживания на трубу. Но если муфта предназначена в первую очередь для обработки стыков между самими трубами, то манжета обеспечивает безопасность трубы во время стенового ввода.

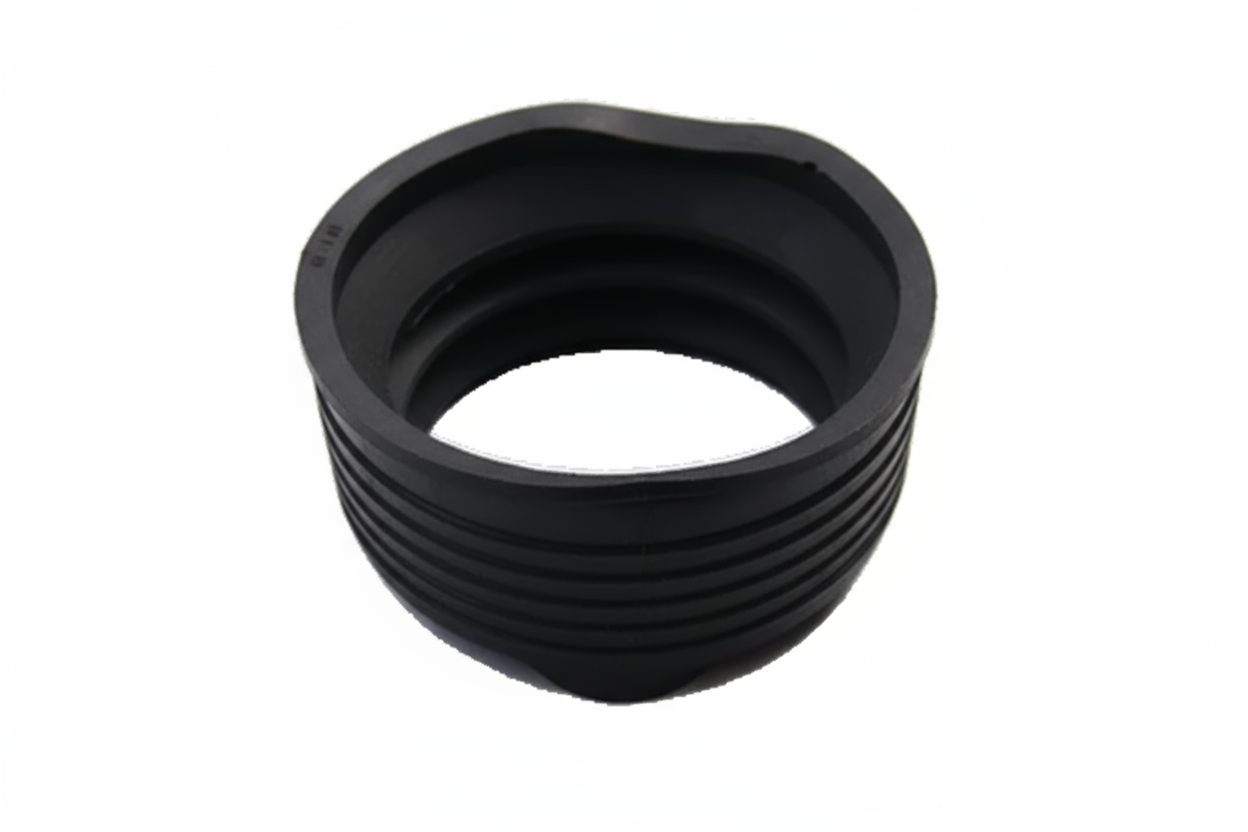

По форме манжета похожа на гармошку, выполненную из прессованной полимерной резины. Иногда манжету изготавливают из каучука или полиуретана, но обычно к таким материалам не прибегают ввиду их высокой стоимости по сравнению с полимерной резиной.
Чтобы эффективно защищать трубу от вибраций со стороны стен или фундамента, используют манжеты с большой толщиной. Обычно толщина этого элемента составляет не менее 16 мм.
Внутренний диаметр стандартной уплотнительной манжеты стенового ввода варьируется от 110 до 900 мм. Подбирать ее нужно, опираясь как на внешний диаметр трубы, так и на диаметр отверстия в стене или конструкции, через которую будет проходить трубопровод.

Особенности монтажа: как установить манжету стенового ввода

Рассмотрим, как правильно установить манжету и защитить ППУ-трубу от повреждений.
  1. Манжету стенового ввода надевают на трубу заранее. Если в ходе прокладывания трубопровода труба будет пересекать несколько препятствий, нужно надеть соответствующее количество манжет.
  2. Вместе с прокладкой трубы манжету сдвигают к месту пересечения стены или фундамента. Ее располагают так, чтобы она образовала плотную прокладку между трубой и кромкой отверстия. Если препятствий несколько, то манжеты продвигают вперед в порядке очереди.
  3. Манжету фиксируют, заполняя оставшееся пространство монтажной пеной или раствором цемента.
Готово! Теперь ППУ-оболочка будет в безопасности и не пострадает от вибраций или колебаний со стороны стен.

Вопросы и ответы

Зачем нужна манжета стенового ввода?
При соприкосновении со стенами или фундаментом ППУ-оболочка может повредиться из-за вибраций, исходящих от них. Чтобы демпфировать эти колебания, устанавливают манжету.
Есть ли ГОСТ для манжет?
Отдельного стандарта для манжет не существует, но их разрабатывают так, чтобы они подходили для использования с трубами, изготовленными в соответствии с ГОСТ 30732-2020.
Какие инструменты и материалы нужны для установки манжеты?
Вам потребуются только материалы для закрепления манжеты (для приготовления цементного раствора или монтажной пены).
