Для проверки целостности ППУ-оболочек используют в первую очередь СОДК — систему операционно-дистанционного контроля. Эта система представляет собой целую сеть медных проводников, которые способны изменять свое напряжение и таким образом оповещать о протечках. СОДК трубопровода состоит из множества элементов с разным функционалом, среди которых не последнее место занимает торцевой кабель вывода.
Промежуточный элемент: что это и зачем нужен
У этого элемента есть много разных и длинных названий (например, «концевой элемент трубопровода с торцевым кабелем вывода»), но в этой статье мы будем называть его коротко — промежуточный элемент или вывод.
Задача промежуточного элемента — соединить проводники СОДК с промежуточным терминалом. Такие конструкции устанавливают по всей длине трубопровода на определенном расстоянии друг от друга. Они противопоставляются концевым терминалам, которые установлены на окончаниях трубопровода.
Мы уже рассказывали о конструкции и назначении СОДК в статье: «СОДК для труб ППУ: что это и как работает».
Конструкция элемента
Основной компонент СОДК — это медные проводники, которые фиксируют целостность ППУ-оболочки. Они же присутствуют и в рассматриваемом элементе.

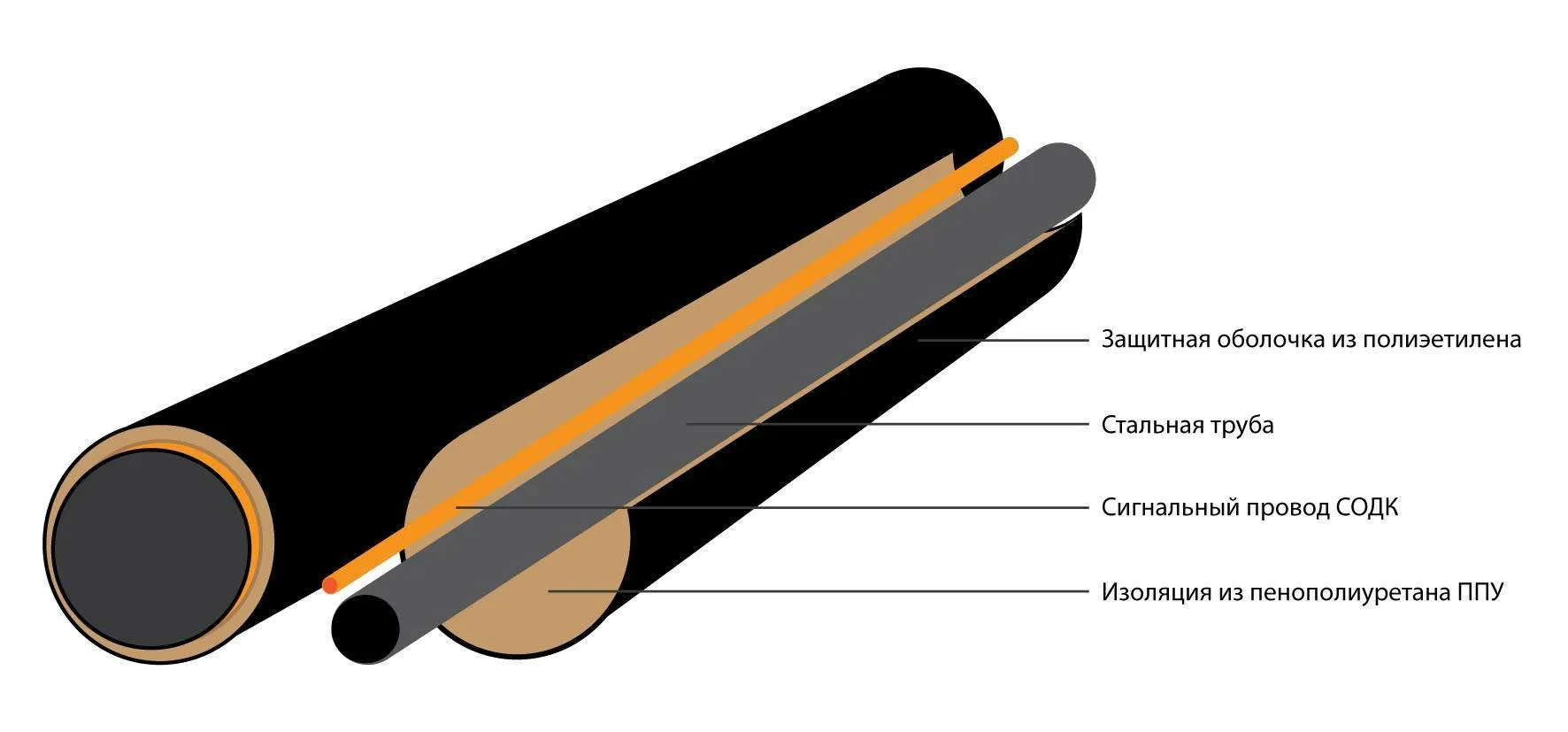

По своей конструкции вывод практически не отличается от обычного куска ППУ-трубы с медным проводником в пенополиуретановой оболочке. Единственное различие — это наличие вывода проводника через специальное отверстие в ППУ-оболочке. Он соединяется с сигнальными проводами СОДК и подключается к терминалу.
Наружный диаметр промежуточных выводов варьируется от 32 до 1420 мм. Выбор диаметра зависит от характеристик основных труб трубопровода.
Промежуточные элементы обычно изготавливают с оболочками из полиэтилена; в этом случае они используются в комплекте с ППУ-трубами или ППУ-скорлупами. Они подходят для прокладки инженерных коммуникаций в грунте.
Иногда эти детали изготавливают в стальной оболочке. Такие элементы используют для наземной прокладки трубопровода. Их нельзя использовать с ППУ-трубами: они подходят только для соединения стальных труб с терминалами.
Как правильно монтировать элемент в СОДК
Первым делом нужно определить расположение и количество промежуточных контрольных пунктов. Оно зависит от длины трубопровода; дело в том, что система ОДК способна фиксировать изменения сопротивления только на ограниченных участках. Расчет основывают на характеристиках терминала и проводников. Вот основные принципы:
- Расстояние между соседними терминалами не должно превышать 300 метров. Проще говоря, каждые 300 метров трубопровод нужно оснащать терминалом и промежуточным элементом.
- Если у трубопровода есть ответвление более 30 метров длиной, его также нужно оснастить промежуточным терминалом. Его устанавливают в начале ответвления, а в конце ставят концевой терминал.
- Монтаж промежуточных выводов производят только после определения расположения терминалов.
Промежуточный элемент монтируют так же, как и любой другой фрагмент ППУ-трубы.
Вопросы и ответы
По какому ГОСТу изготавливают промежуточные выводы?
Эти изделия изготавливают согласно ГОСТ 30732-2006.
Бывают ли промежуточные выводы в стальных оболочках?
Да, иногда эти элементы производят в стальной оболочке, прошедшей оцинковку для дополнительной защиты от коррозии. Но гораздо чаще они используются с полиэтиленовыми оболочками.
Как подобрать размер элемента для моей СОДК?
Эти детали выбирают в соответствии с диаметром основных ППУ-труб. Толщина стенок, внешний и внутренний диаметр, толщина изоляционного слоя и материал защитной оболочки должны точно соответствовать аналогичным характеристикам основных труб.
