При прокладке труб в пенополиуретановой изоляции обязательным этапом является заделка стыков. Для этого удобно использовать готовые комплекты, включающие набор всех необходимых компонентов герметизации. При грамотном подходе к заделке мест стыка труб достигается максимальная изоляция и надежная защита трубопровода от негативного воздействия внешней среды.
Компания «Теплолит» — сертифицированный производитель комплектов заделки стыков (КЗС). Мы изготавливаем готовые наборы для эффективной изоляции труб. В нашем ассортименте представлены комплекты заделки стыков различного типоразмера. При этом каждый набор предлагается в отдельной упаковке, что удобно: материалы легко распределять по рабочим участкам без пересортицы.
Профессиональный монтаж элементов комплекта обеспечивает практичный результат и многолетнее безаварийное функционирование трубопровода.
Изготовление комплектов заделки стыка
Комплекты для заделки стыков изготавливаются на нашем собственном предприятии, оснащенном современным оборудованием. В производственном процессе используются качественные комплектующие и сырье, имеющее сертификаты.
На предприятии действует контроль качества: проверка осуществляется на разных этапах производства, а также на выходе готовой продукции. Это исключает риски появления брака или дефектов. Как следствие — эффективная герметизация и теплоизоляция стыков трубопровода.
Выпуск комплектов заделки стыка — одно из ключевых направлений работы нашей компании. Поэтому мы предлагаем КЗС гарантированного качества по низким, конкурентным ценам.
Что входит в состав комплекта заделки стыка?
Каждый комплект рассчитан на заделку одного стыка, и содержит полный перечень необходимых для этого материалов.
Примерное содержание одного КЗС:
Термоусаживаемая муфта (ТУМ).
Пенопакет, состоящий из двух компонентов пенополиуретана.
Клеящая лента.
Термоусаживаемая защитная лента.
Замок для фиксации защитной ленты.
Воздушная пробка.
Пробка для герметизации.
Фиксатор.
Медная гильза.
Основным герметизирующим элементом стыка является термоусаживаемая муфта ТУМ. Она изготавливается из полиэтилена под определенный размер трубы, обеспечивает надежную гидрозащиту и герметичность, предупреждает развитие коррозии и предохраняет от протечки. После нанесения на трубу и прогревания с помощью горелки муфта плотно прилегает к месту стыка.
Еще одним ключевым элементом изоляции стыка является пенополиуретан. ППУ-смесь поставляется в виде монтажного пенопакета ПМ. Он представляет собой прочный пленочный пакет, внутри которого предусмотрена съемная перемычка — она разделяет внутреннюю полость на две части.
В одной секции находится полиол, а в другой изоционат. Смешиваясь, они образуют пеноматериал, который, увеличиваясь в объеме, создает толстый слой изоляции, сравнимый по прочности с ППУ скорлупой.
Остальные комплектующие, входящие в набор КЗС, являются вспомогательными. С помощью адгезивной ленты происходит приклеивание муфты к защитной оболочке — причем лента изготавливается таким образом, чтобы ее длина соответствовала наружному диаметру стыка.
Для усиленной гидроизоляции предназначается термоусаживаемая лента, вместе с которой используется замковая пластина (с ее помощью происходит крепление).
Воздушная пробка необходима для выведения воздуха после заполнения стыка пенополиуретаном. Вварная пробка герметизирует заливное отверстие. Фиксатор (держатель) и гильза предназначены для сигнальных проводков системы оперативного дистанционного контроля (СОДК). Для пайки гильз может задействоваться припой с канифолью.
Дополнительные комплектующие КЗС
Помимо основных элементов в набор могут входить дополнительные комплектующие. Наличие вспомогательных средств зависит от назначения КЗС и особенностей используемой муфты.
В зависимости от материала и характеристик различают следующие виды муфт, которым соответствуют определенные типы КЗС:
полиэтиленовые — КЗС (П);
термоусаживаемые — КЗС (Т);
цинкованные — КЗС (Ц);
электросварные — КЗС (ЭС).
Существует также КЗСл (Т) — комплект на основе термоусаживаемой муфты с клеевой лентой.
В разные типы комплектов входят соответствующие дополнительные элементы. Наборы КЗС (Ц) дополнительно включают оцинкованную крышку, герметизирующую заливное отверстие в муфте, а также заклепки для ее крепления к металлической оболочке трубы. А в составе КЗС (ЭС) используется электросварная лента.
Как применяется комплект заделки стыка

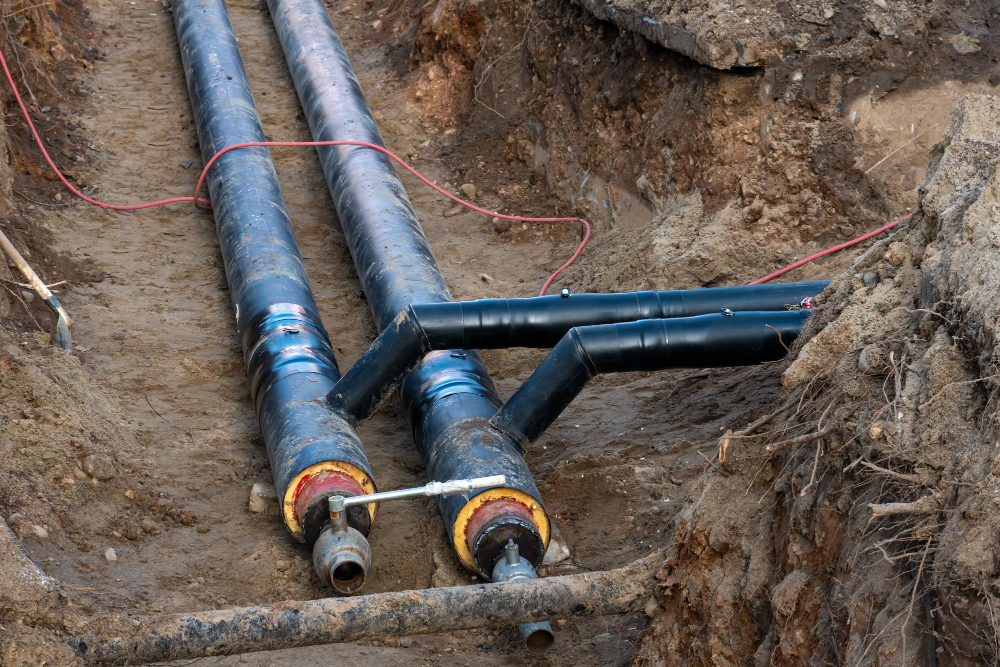

Трубы с ППУ-изоляцией имеют неизолированные части, относящиеся к местам стыка. Эти части нуждаются в качественной обработке, для чего и используются наборы КЗС. Данный способ считается высоконадежным и эффективным, причем не слишком трудоемким.
В процессе заделки на стык наносится термоусаживаемая муфта из полиэтилена, и полость заливается пенополиуретаном. В результате трубопровод обеспечивается однородным слоем изоляции с одинаковыми физико-механическими характеристиками.
При монтаже КЗС важно строго соблюдать технологию. Работы выполняются монтажниками с опытом изоляции трубопроводов. Если все делается правильно и без нарушений — результат всегда соответствует ожиданиям.
Общий порядок монтажных работ:
Проверка поверхности стыка, освидетельствование сварного шва.
Установка муфты, ее центрирование, фиксация.
Заливка пенополиуретановой смеси.
Дренаж и финишная герметизация.
Для контроля качества заделки может применяться опрессовка в течение 5 минут, как того требует ГОСТ.
Если вас интересуют качественные комплекты заделки стыков, соответствующие всем стандартам, обращайтесь к менеджерам компании «Теплолит». Мы всегда готовы проконсультировать и принять заказ на поставку интересующего объема продукции.
